4. Raum 22 der Wohneinheit 4

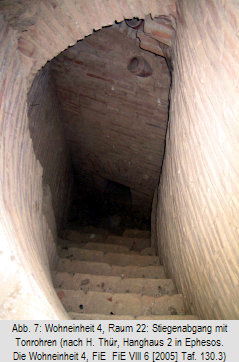

Der zuvor erwähnte Stiegenabgang in Raum 22 (Abb. 7) endet vor einer westwärts orientierten Ziegelwand mit dem Präfurnium für Raum 8c [13]. Im oberen Bereich dieser Westwand sind Tonrohre erhalten, von denen eines sich auch im Raum 8c abzeichnet (Abb. 5 und 7). Diese Rohre werden als Lüftungs- oder Kaminrohre gedeutet [14].
Während der Ausgrabungen wurden im Treppenabgang zahlreiche Amphoren gefunden. Diese zeugen davon, dass Raum 22 als Vorratslager genutzt wurde und der Abgang - vermutlich in Bauphase IV [15] oder IV' [16] - seine Funktion als Zugang zum Präfurnium verloren hatte [17].

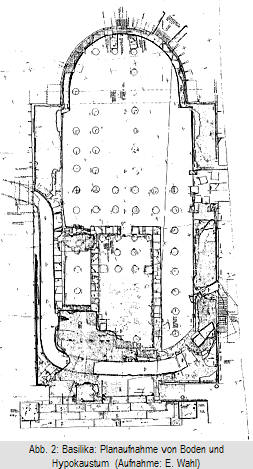

Die Basilika, der Stuckraum und die Nebenräume 8b, 8c und der Stiegenaufgang in Raum 22 wurden im Rahmen eines Gesamtbaukonzepts errichtet. Bis auf Raum 8b und den Stiegenaufgang sind alle Räume hypokaustiert. Raum 8c scheint mit seinem Praefurnium als Heizraum gedient zu haben, von dem aus Basilika und Stuckraum mit wärmenden Rauchgasen [18] versorgt werden konnten. Allerdings sprechen die unterschiedlichen Bodenhorizonte zwischen Raum 8c und der Basilika, sowie das anscheinende Fehlen eines geeigneten Verbindungskanals (Abb. 2) zwischen diesen beiden Räumlichkeiten gegen diese Theorie [19]. Ferner sind keine anderen archäologischen Vergleichsbeispiele für ein Hypokaustum dieser Bauart belegt. Daher wurde vermutet, dass der Einbau der Heizanlagen in der Basilika 8 und im Stuckraum 8a "zum Zwecke der Bodenbelüftung" [20] und Entwässerung [21] durchgeführt worden sind; in diesem Fall wäre Raum 8c der einzige zu beheizende Raum dieser Anlage gewesen.

5. Zur Funktionsweise eines Hypokaustum

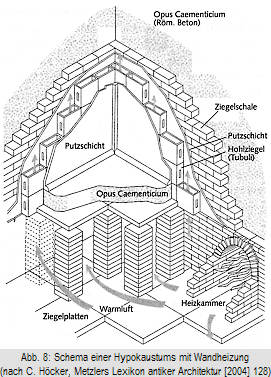

Das Prinzip des Hypokaustum [22] basiert auf einer bau- oder raumexternen Heizkammer von der aus heiße Luft unter den auf gemauerten Podesten aufgelegten Fußbodenplatten entlang strömt (Abb. 8) [23]. Durch die Rauchgase und die stark erhitzte Luft wird das Hypokaustum aufgeheizt, anschließend ein großer Teil der Wärme an den Fußboden des darüber liegenden Raumes abgegeben [24]. Als Rauchabzüge dienten entweder senkrechte Tonrohre oder tubuli (rechteckige Hohlziegel), die ihre Wärme ebenfalls an die Umgebung abgeben. Diese Kombination der Fußboden- und Wandheizung lässt sich seit dem 1. Jh. n.Chr. belegen [25]. Eine Sparvariante dieses Systems dürfte wohl die sog. Kanalheizung gewesen sein [26]. Bei dieser Heizungsvariante genügten ein oder zwei durch einen Raum verlaufende Kanäle, um darüber liegende und angrenzende Böden und Wände zu erwärmen.
Die Heizleistung einer solchen Anlage konnte anhand experimenteller Versuche z.B. auf der Saalburg in Deutschland nachgeprüft werden: so reicht eine Temperatur von 250°C im Präfurnium aus, um den darüber liegenden Fußboden auf 25°C zu erwärmen. Die Raumtemperatur erreicht ca. 21°C [27]. Die über die Schornsteine abziehende Luft hat noch immer einen Wärmewert von 20-25°C. Bei höheren Temperaturen im Heizraum, steigt dieser Wärmewert. Aus Karthago sind Badeanlagen bekannt, deren Präfurnien im Erdgeschoss liegen, während die Hypokausten in darüber liegenden Geschossen errichtet waren [28].

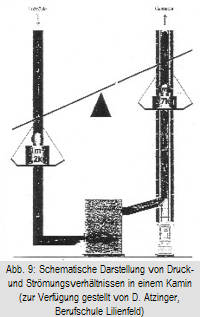

Durch niedrige Zündungstemperatur des verwendeten Heizmaterials (200-300°C bei Holz, 300-425°C bei Holzkohle) und langsamen Abbrand konnten die Anlagen weitgehend mit "Raumluft" arbeiten. Die Heizung funktionierte sobald sie einmal in Gang gesetzt war [29]: "Durch die bei der Verbrennung zugeführte Wärme haben Verbrennungsgase eine höhere Temperatur als die Luft im Freien. Im Kamin und in ansteigenden Teilen des Verbindungsstückes entsteht eine Auftriebskraft, die den Transport der Verbrennungsgase bewirkt und im Kamin, im Verbindungsstück, sowie auch in der Feuerstätte, Unterdruck erzeugt" [30] - somit frische, kältere Luft "angezogen" wird (Abb. 9). Auf dieser Sogwirkung beruhen antike wie moderne Heizungsanlagen. Diese physikalische Kraft erlaubt es auch, dass Rauchgase bei modernen Kachelöfen optimal ausgenutzt werden [31]. Die Bauweise dieser Öfen inkludiert, dass Rauchgase statt nach oben auch nach unten "steigen" und erst nach einem oder mehreren Bögen in die Höhe entweichen können. Jene auf dem Sturzzugprinzip (Sogwirkung) beruhende Bauweise erlaubt es, Rauchgase bis auf eine Tiefe von 4 m nach unten "abziehen" zu lassen.
Die Verwendung des Sturzzugprinzips ist aber keine Erkenntnis des modernen Ofenbaus. Wirtschaftsöfen, wie z.B. der alte Holzküchenofen der HLW in Türnitz (NÖ) im sog. "Auhof" [32] beruhen auf demselben System (Abb. 10). Dieser Ofen wurde zwar im Rahmen von Umbauarbeiten in den 90er Jahren des 20. Jhs. aufgegeben, doch der ursprüngliche Standort, wie auch die Kaminanschlüsse sind noch bekannt bzw. erhalten. Der Ofen selbst stand in der Mitte der alten Küche. Der Rauchfang war in eine der tragenden Mauern des Raumes in rund 4 m Entfernung eingebaut. Das Rohr, das den Herd mit dem Kamin verband, war unterhalb des Fußbodens verlegt [33].

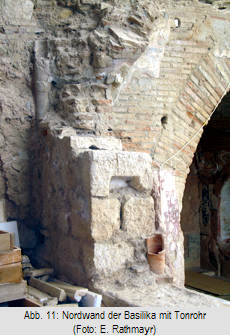

Ein nach dem Sturzzugprinzip arbeitendes System könnte auch bei der Basilika und dem angrenzenden Stuckraum vorliegen: zwar besaßen offenbar weder Basilika noch Stuckraum tubuli, noch lassen sich wegen des schlechten Erhaltungszustandes der Fußböden in beiden Räumen eventuell vorhandene "Klappen" bzw. Öffnungen nicht mehr nachweisen, die für eine eventuelle Erzeugung von Unterdruck notwendig gewesen wären [34]; es blieben jedoch drei Tonrohre in den dem Praefurnium gegenüber liegenden Raumecken erhalten, die als Rauchabzugssysteme fungiert haben könnten (Abb. 11). Erst weitere Analysen der Mauern vor Ort und aller im Bereich der Basilika (und ev. des Stuckraums) verlegten Rohrleitungen kann den Befund noch weiter klären helfen.

6. Zur Interpretation des Raumes 8c

"Es gibt zwei Arten der Wärmeübertragung: zum einen die direkte Strahlung auf die im Raum befindlichen Gegenstände, zum anderen die Konvektion, die an den Heizkörpern vorbeistreichende Luft erwärmt. Die erwärmte Luft steigt nach oben, es kommt frische Luft nach, die sich ihrerseits erwärmt; allmählich entsteht auf diese Weise eine ständig in Bewegung begriffene Lufterwärmung. Das römische System der Flächenheizung besteht etwa zu zwei Drittel aus Strahlungs- und zu einem Drittel aus Konvektionsheizung" [35].
Beruhend auf diesem Prinzip ist anzunehmen, dass die Römer auch die Umluftheizung kannten [36]: nachdem das Feuer im Präfurnium verlöscht war, wurde kalte Luft in das Hypokaustum eingelassen, die durch die aufgeheizten Hypokaustpfeiler erwärmt wurde. Anschließend konnte diese aufgeheizte Luft über Tonrohre in die entsprechenden Räume eingeleitet werden [37]. Hinweise für dieses System finden sich literarisch z.B. bei Plinius d.J. Dieser hat in einem Brief (Epistulae II, 17; 23) an seinen Freund Gallus eine ausführliche Beschreibung seiner villa suburbana angefügt:
"… Daran schließt sich ein Zimmer für die Nacht und den Schlaf… An den Zimmern ist ein sehr kleines von unten heizbares Gemach (hypocaustum perexiguum), das durch eine enge Klappe, je nachdem es wünschenswert ist, die Wärme aus dem unteren Raume einströmen läßt und behält" [38]. Ferner Epistulae V, 6. 24: "… ein im Winter behagliches warmes Schlafzimmer, weil es reichlich vom Sonnenschein durchströmt wird; damit ist ein Hypokaust verbunden und ersetzt bei bedecktem Himmel durch die eingelassene Warmluft den Sonnenschein" [39].
Ein Bericht Johann Joachim Winckelmanns, der aus der zweiten Hälfte des 18. Jhs. stammt und im Zuge seines Aufenthalts in Herculaneum entstand, enthält folgende Schilderung: "… in dem Fußboden waren viereckige Röhren eingemauert, deren Mündung in das unterirdische Kämmerchen ausging. Die Röhren liefen vereinigt innerhalb der Mauern des Zimmers, das unmittelbar über dem Kämmerchen war, in einem bedeckten und mit einem Überzug von fein gestoßenem Marmor bekleideten Gange bis in das Zimmer des zweiten Stockwerkes und da ließen sie die Hitze durch eine Art von Ton gebrannter Hundsköpfe, die mit Stöpseln versehen waren, von sich" [40].
Archäologisch sind Heizungssysteme von Umluftheizungen kaum bekannt bzw. ausreichend untersucht. Die Größe von Raum 8c, seine Verwendung als Präfurnium und seine zentrale Lage unterhalb der Wohneinheit 4 und des Obergeschosses der Wohneinheit 6, die einmündenden Rohrleitungen (Abb. 5 und 7), und auch der Anschluss zur Basilika mit dem hypokaustierten Stuckraum, liefern Evidenzen, Raum 8c die Funktion eines zentralen Heizungsraumes zuzuweisen, von dem aus die Wohneinheiten 4 und 6 gemeinsam beheizt werden konnten [41].
Ferner ist zu berücksichtigen, dass große Hypokaustenanlagen mit darüber liegenden Boden hervorragende Wärmespeicher sind. Es wäre daher ebenfalls möglich, dass kalte Luft über Raum 8c in das Heizungssystem eingebracht und von dort in das Hypokaustum der Basilika eingeleitet wurde [42]. Nachdem sich die Luft dort erwärmt hatte, konnte diese über ein System aus Rohren und Ventilen im Haus verteilt bzw. über Löcher in den Wänden der Basilika selbst in den Saal geblasen werden [43]. Weitere Analysen der Basilikamauern, sowie der bekannten Rohrleitungen im gesamten Bereich der Wohneinheit 6 und Wohneinheit 4 sind noch notwendig, um den Befund weiter klären zu können.

Zusammenfassend lässt sich folgendes feststellen: Die Basilika, der Stuckraum sowie die Nebenräume 8b, 8c und der daran anschließende Stiegenaufgang im Raum 22 der Wohneinheit 4 wurden im Rahmen eines Gesamtbaukonzepts errichtet. Bis auf den Raum 8b und den Stiegenaufgang sind alle Räume hypokaustiert. Raum 8c ist als Heizraum zu verstehen, von dem aus zumindest die Basilika und der Stuckraum beheizt worden sein dürften. Auf Grund zahlreicher Rohrfunde in diesem Raum kann vermutet werden, dass auch die oberen Stockwerke der Wohneinheiten 4 und 6 von Raum 8c aus im Rahmen einer Umluftheizung erwärmt werden konnten: das Hypokaustum der Basilika bzw. die Luft im Raum 8c hatten sozusagen eine Zusatzfunktion als "Lufterwärmer".

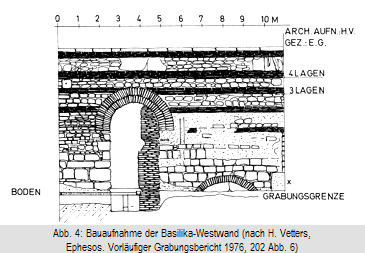

Die Anlage dürfte zumindest bis in Bauphase IV bestanden haben und wurde wahrscheinlich im Rahmen von Erdbeben zerstört. Die Verschüttung des Zugangsweges zum Präfurnium in der Wohneinheit 4 und der Einbau der Trennwand zwischen Stuckraum und Basilika (Abb. 4) sprechen für diese These. Allerdings wäre es auch möglich, dass sich die Funktion der Basilika im Laufe der Zeit verändert hat und die Heizung auf Grund geänderter Umwelt- und/oder Nutzungsfaktoren bewusst aufgegeben wurde.
